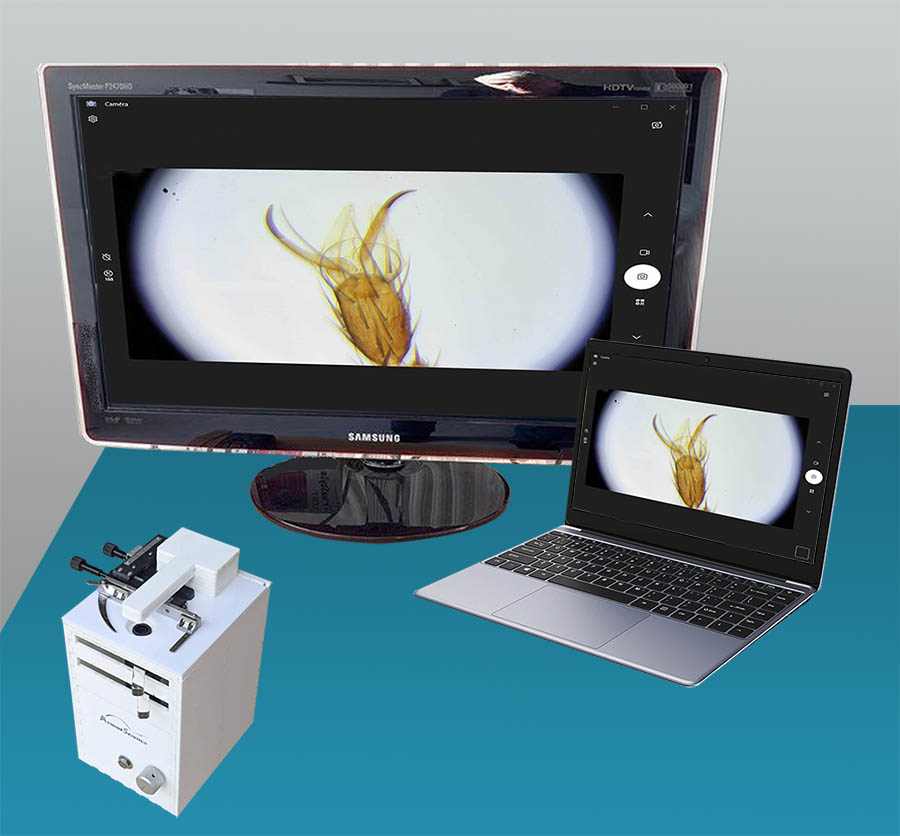

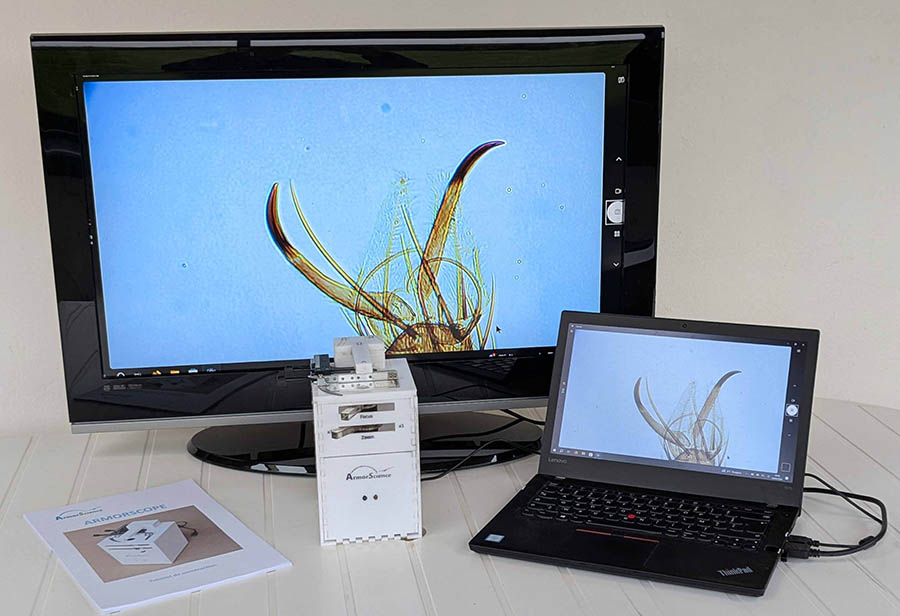

L'Armorscope est un microscope à faible coût créé par l’association Armorscience dans le but présenter des éléments de très petite taille
sur un écran d'ordinateur ou de télévision. Seul un câble USB le relie au PC (données et alimentation).
Composition
- Un objectif Zoom pour assurer le grossissement et la mise au point;
- Une caméra pour afficher l'image sur un écran d'ordinateur ou une télévision;
- Une platine XY pour déplacer avec précision l'objet à examiner (au dixième de mm);
- Un châssis en plexiglass permettant de maintenir ces éléments et d'y ranger les câbles nécessaires.
Le châssis en plexiglass est réalisé par découpe Laser.
Caractéristiques principales :
- Grandissement de 50 à 500
- Réglage de la netteté
- Zoom optique d'agrandissement
- Réglage du rétroéclairage
- Table X Y de déplacement fin de l'objet
- Enregistrement d'images
- Enregistrement de vidéos
Réalisation
Pour réaliser vous-même ce microscope, n'hésitez pas à cliquer ici pour télécharger les documents de construction.
Le répertoire téléchargé contient :
- Le manuel de réalisation (liste des composants, montage...)
- Les fichiers de découpe du plexiglas
- Le fichier texte "readme.txt" donnant quelques conseils avant de se lancer dans la construction.
